КСО.ВД — это компенсатор сильфонный осевой, который устанавливается в трубопроводных системах с высоким давлением и производится в соответствии с требованиями ГОСТ 27036-86 и ГОСТ 32935-2014.
Компенсаторы высокого давления КСО ВД предназначены для компенсации температурных расширений трубопроводов и предохранения труб и сетевого оборудования от деформаций, возникающих под действием внутренних и внешних факторов. Помимо основной функции, КСО.ВД поглощает вибрации трубопроводов, а также способно восполнить незначительную несоосность труб, образующуюся при монтаже сети. Отличием от компенсаторов других типов, рассчитанных на давление 2,5 МПа, является способность компенсатора КСО-ВД выдерживать давление до 6,3 МПа (63 кгс/см2). У стандартных устройств в подобных условиях сильфон подвергается изгибу, неустойчивости и может быть поврежден.
Компенсаторы высокого давления востребованы на трубопроводах диаметром от Ду 32 мм до Ду 1200 мм, транспортирующих воду, пар, газ, продукты пищевой промышленности, нефть и нефтепродукты, дым, химические вещества (в том числе агрессивные), имеющие температуру от -250°C до +950°C.
Производитель КСО.ВД
Наш завод (ООО «УЗСК» — Уральский завод стальных конструкций) является непосредственным производителем сильфонных компенсаторов.
Основные преимущества компенсаторов КСО ВД нашего производства:
- Надежность работы и долгий срок эксплуатации. Мы производим компенсаторы высокого давления из качественного сырья, прошедшего испытания в нашей лаборатории НК при входном контроле.
- Высокое качество продукции. Сварочное оборудование и технология сварки нашего завода имеют сертификаты НАКС, а специалисты сварочного производства прошли аттестацию в НАКС. Компенсаторы КСО ВД нашего производства не имеют непроваров, мы гарантируем высокое качество изделий.
- Способность выдерживать высокое давление. Качественное сырье и комплектующие в тандеме с работой квалифицированных специалистов по производству компенсаторов позволяет применять КСО.ВД нашего производства на системах высокого давления без риска протечек и возникновения внештатных ситуаций. По окончании производственных работ мы проводим гидравлические испытания КСО ВД пробным давлением на собственном аттестованном гидростенде, поэтому мы уверены, что наши компенсаторы выдерживают заявленное давление.
- Простота конструкции и удобство монтажа. В составе нашего завода функционирует инженерно-конструкторский отдел. Это позволяет нам модернизировать продукцию и находить новые технические решения, упрощающие процессы монтажа и эксплуатации оборудования без ухудшения качественных характеристик.
Конструктивные исполнения компенсаторов КСО.ВД
В зависимости от требуемых эксплуатационных условий наш завод «УЗСК» в Симферополе осуществляет производство компенсаторов КСО ВД в следующих конструктивных исполнениях:

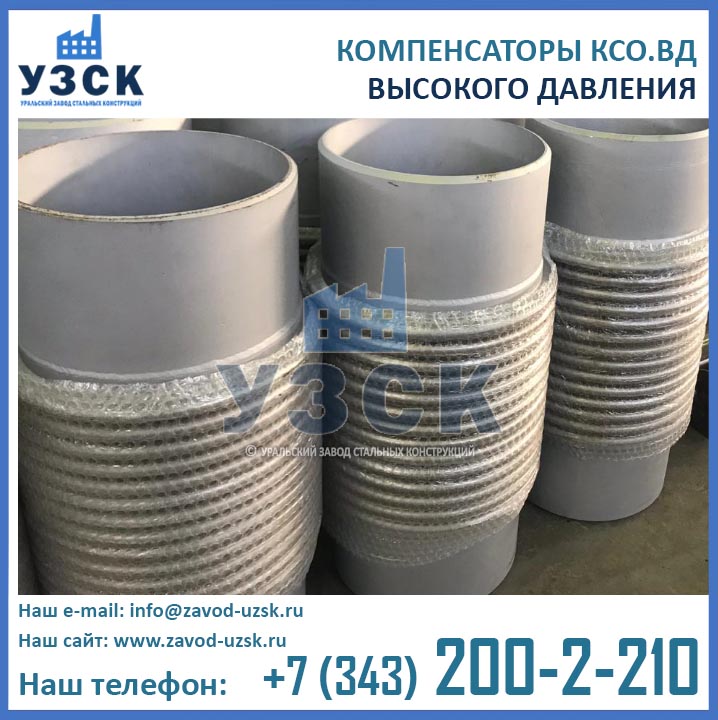

- Приварные компенсаторы КСО.ВД оборудованы патрубками под приварку для соединения с трубопроводом.

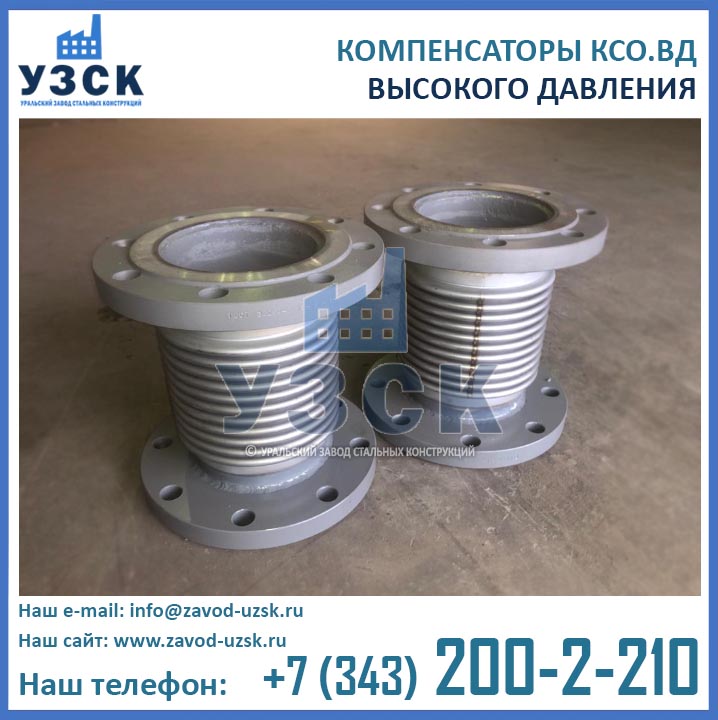

- Фланцевые компенсаторы КСО.Ф.ВД имеют фланцевое соединение с трубопроводом и востребованы во временных системах трубопроводов и на сетях, подвергающихся частому разбору.

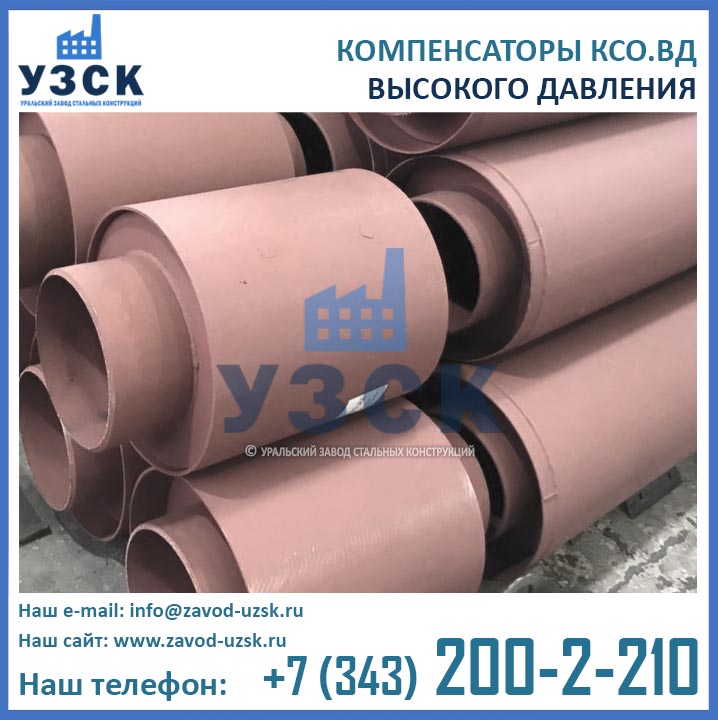

- Компенсаторы КСО ВД в кожухе оснащены защитным кожухом, предохраняющим сильфон от внешнего воздействия.
- Компенсаторы КСО ВД с ребрами жесткости, необходимыми для усиления конструкции при значительных вибрациях.
- Компенсаторы КСО ВД с внутренним экраном, предназначенным для защиты сильфона от воздействия рабочей среды.
- Компенсаторы КСО ВД с ограничителем хода, предохраняющим сильфон от излишнего растяжения и разрыва
Материальное исполнение КСО.ВД
Сильфон компенсатора высокого давления всегда изготавливается из нержавеющей стали. Наиболее распространенные марки: 08х18н10т, 12х18н10т, 10х17н13м2т и 20х23н18. По желанию заказчика возможно производство из других марок.
Патрубки под приварку / фланцы (в зависимости от типа компенсатора) изготавливаются тех же материалов, что и трубопровод, на котором они будут устанавливаться. Наш завод предлагает компенсаторы КСО ВД с патрубками и фланцами из следующих марок стали: ст3сп, ст20, 17г1с, 09г2С, 12х18н10т, 08х18н10т, 20х23н18, 10х17н13м2т и прочие марки по запросу.
Такие дополнительные элементы, как ребра жесткости и ограничители хода обычно изготавливаются их стали марок ст20, ст3сп, 09г2с, 17г1с и т.д.
Изготовление защитного кожуха осуществляется из тех же материалов, что и патрубки / фланцы (ст3сп, ст20, 17г1с, 09г2С, 12х18н10т, 08х18н10т, 20х23н18, 10х17н13м2т и прочие марки по запросу).
Внутренний экран производится из того же материала, что и сильфон, а именно из нержавеющей стали 08х18н10т, 12х18н10т, 10х17н13м2т и 20х23н18.
Технические характеристики компенсаторов высокого давления КСО ВД 40 кгс/см2
Внимание!!! Характеристики сильфонных компенсаторов КСО ВД Ру 40 бар, указанные в данной таблице, носят информационный характер. Возможно изменение указанных параметров в соответствии с ТУ производителя или ТЗ заказчика. | |||||
Типоразмер КСО.ВД 40 | DN (Ду) мм | PN (Ру) кгс/см2 | Осевой ход (±λ) мм | Длина L мм | Осевая жёсткость H мм |
КСО.ВД 32-40-60 | 32 | 40 | 60 (± 30) | 445 | 325 |
КСО.ВД 32-40-90 | 32 | 40 | 90 (± 45) | 580 | 325 |
КСО.ВД 40-40-60 | 40 | 40 | 60 (± 30) | 450 | 365 |
КСО.ВД 40-40-90 | 40 | 40 | 90 (± 45) | 585 | 365 |
КСО.ВД 50-40-60 | 50 | 40 | 60 (± 30) | 470 | 405 |
КСО.ВД 50-40-90 | 50 | 40 | 90 (± 45) | 600 | 405 |
КСО.ВД 65-40-60 | 65 | 40 | 60 (± 30) | 490 | 446 |
КСО.ВД 65-40-90 | 65 | 40 | 90 (± 45) | 620 | 446 |
КСО.ВД 80-40-60 | 80 | 40 | 60 (± 30) | 490 | 519 |
КСО.ВД 80-40-90 | 80 | 40 | 90 (± 45) | 620 | 519 |
КСО.ВД 100-40-60 | 100 | 40 | 60 (± 30) | 500 | 453 |
КСО.ВД 100-40-90 | 100 | 40 | 90 (± 45) | 630 | 453 |
КСО .ВД 125-40-60 | 125 | 40 | 60 (± 30) | 520 | 590 |
КСО .ВД 125-40-90 | 125 | 40 | 90 (± 45) | 650 | 590 |
КСО.ВД 150-40-60 | 150 | 40 | 60 (± 30) | 530 | 615 |
КСО.ВД 150-40-90 | 150 | 40 | 90 (± 45) | 660 | 615 |
КСО.ВД 200-40-60 | 200 | 40 | 60 (± 30) | 580 | 1025 |
КСО.ВД 200-40-90 | 200 | 40 | 90 (± 45) | 715 | 1025 |
КСО.ВД 250-40-60 | 250 | 40 | 60 (± 30) | 600 | 1102 |
КСО.ВД 250-40-90 | 250 | 40 | 90 (± 45) | 740 | 1102 |
КСО.ВД 300-40-60 | 300 | 40 | 60 (± 30) | 630 | 1288 |
КСО.ВД 300-40-90 | 300 | 40 | 90 (± 45) | 775 | 1288 |
КСО.ВД 350-40-60 | 350 | 40 | 60 (± 30) | 695 | 1326 |
КСО.ВД 350-40-90 | 350 | 40 | 90 (± 45) | 790 | 1326 |
Технические характеристики компенсаторов высокого давления КСО ВД 63 кгс/см2
Внимание!!! Характеристики сильфонных компенсаторов КСО ВД Ру 63 бар, указанные в данной таблице, носят информационный характер. Возможно изменение указанных параметров в соответствии с ТУ производителя или ТЗ заказчика. | |||||
Типоразмер КСО.ВД 60 | DN (Ду) мм | PN (Ру) кгс/см2 | Осевой ход (±λ) мм | Длина L мм | Осевая жёсткость H мм |
КСО.ВД 32-63-60 | 32 | 63 | 60 (± 30) | 455 | 413 |
КСО.ВД 32-63-90 | 32 | 63 | 90 (± 45) | 595 | 413 |
КСО.ВД 40-63-60 | 40 | 63 | 60 (± 30) | 470 | 565 |
КСО.ВД 40-63-90 | 40 | 63 | 90 (± 45) | 610 | 565 |
КСО.ВД 50-63-60 | 50 | 63 | 60 (± 30) | 490 | 689 |
КСО.ВД 50-63-90 | 50 | 63 | 90 (± 45) | 630 | 689 |
КСО.ВД 65-63-60 | 65 | 63 | 60 (± 30) | 515 | 803 |
КСО.ВД 65-63-90 | 65 | 63 | 90 (± 45) | 660 | 803 |
КСО.ВД 80-63-60 | 80 | 63 | 60 (± 30) | 565 | 869 |
КСО.ВД 80-63-90 | 80 | 63 | 90 (± 45) | 695 | 869 |
КСО.ВД 100-63-60 | 100 | 63 | 60 (± 30) | 570 | 965 |
КСО.ВД 100-63-90 | 100 | 63 | 90 (± 45) | 695 | 965 |
КСО .ВД 125-63-60 | 125 | 63 | 60 (± 30) | 590 | 884 |
КСО .ВД 125-63-90 | 125 | 63 | 90 (± 45) | 710 | 884 |
КСО.ВД 150-63-60 | 150 | 63 | 60 (± 30) | 610 | 964 |
КСО.ВД 150-63-90 | 150 | 63 | 90 (± 45) | 735 | 964 |
КСО.ВД 200-63-60 | 200 | 63 | 60 (± 30) | 615 | 1346 |
КСО.ВД 200-63-90 | 200 | 63 | 90 (± 45) | 740 | 1346 |
КСО.ВД 250-63-60 | 250 | 63 | 60 (± 30) | 620 | 1406 |
КСО.ВД 250-63-90 | 250 | 63 | 90 (± 45) | 760 | 1406 |
КСО.ВД 300-63-60 | 300 | 63 | 60 (± 30) | 680 | 1667 |
КСО.ВД 300-63-90 | 300 | 63 | 90 (± 45) | 795 | 1667 |
КСО.ВД 350-63-60 | 350 | 63 | 60 (± 30) | 720 | 1705 |
КСО.ВД 350-63-90 | 350 | 63 | 90 (± 45) | 820 | 1705 |
Подбор компенсатора КСО.ВД
Не знаете какой компенсатор высокого давления выбрать? Специалисты нашего конструкторского отдела подберут для вашего трубопровода компенсатор КСО.ВД подходящего типоразмера, а также определят материал изготовления и необходимую комплектацию изделия. При необходимости изготовления нестандартного сильфонного компенсатора, мы разработаем рабочие чертежи и техническую документацию.
Отправить имеющиеся у вас характеристики необходимого оборудования или запросить опросный лист для подбора компенсатора можно по электронной почте info@zavod-uzsk.ru
Если у вас остались вопросы, свяжитесь с нами по координатам, указанным в разделе «Наши контакты»
